Totraumversuchsstand "SiSTeR"

Basic Information

Name: Totraumversuchsstand
Model: "SiSTeR"
Facility: Chair of Thermal Power Machinery and Plants (TEA)
Partner: Technische Universität Dresden (TUD)

Description

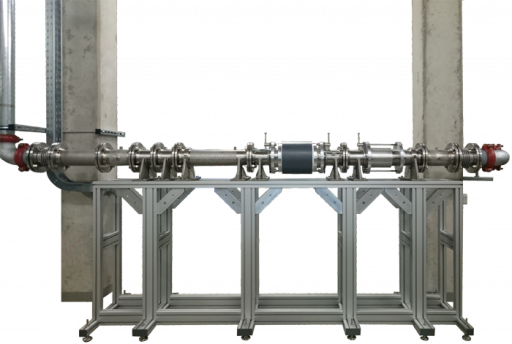

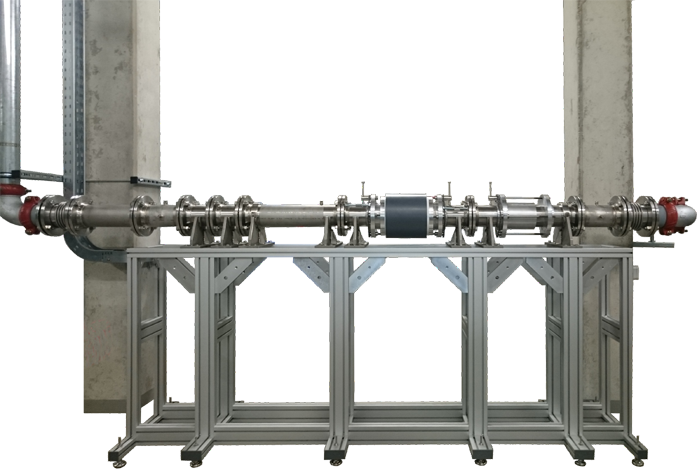

Totraumversuchsstand "SiSTeR"

Mittels des druckluftbetriebenen Versuchsstandes im Zentrum für Energietechnik wird die Wärmeübertragung in Gehäuseseitenräumen von Turbinen und in anderen Kavitäten modelliert. Mit der implementierten Druck-Durchflussregelung lässt sich die Versuchsanlage darüber hinaus für beliebige weitere strömungstechnische Untersuchungen im Modellmaßstab einsetzen.
Voruntersuchungen sowie eine detaillierte Beschreibung finden sich hier:
http://dx.doi.org/10.1016/j.ijthermalsci.2014.08.018



Realisierbare Parameter (stationärer Betrieb):

Druck:   2,1 bis 3,4 bar
Temperatur:   25 bis 35 °C
Durchsatz:   0 bis 1,16 kg/s
Rohrsystem:   DN 100, PN 16



Der Versuchsstand wurde im Rahmen des AG-Turbo-Forschungsverbundvorhabens COOREFLEX-turbo 4.3.6 (FKZ 03ET7021H) errichtet und durch das Bundesministerium für Wirtschaft und Energie (BMWi) sowie die Siemens AG gefördert.

Link to Further Details

https://tu-dresden.de/ing/maschinenwesen/iet/tea/die-professur/technische-ausstattung/versuchsanlagen/totraumversuchsstand-sister

Points of Contact

Prof. Dr.-Ing. U. Gampe/ Mrs. G. Heidenreich (Sec.)
Email:
Phone:
+49 (0) 351 463-34491
Fax:
+49 (0) 351 463-37759
