Servohydraulische Mehrzylinder-Prüfanlage Schenck/IST

Basic Information

Name:	Servohydraulische Mehrzylinder-Prüfanlage
Manufacturer:	Schenck/IST
Facility:	Working Group of Operational Strength
Partner:	Technische Universität Dresden (TUD)

Description

Servohydraulische Mehrzylinder-Prüfanlage der Fa. Schenck/IST mit digitalen Reglern 8800 der Fa. IST und umfangreicher Software.

Servohydraulische Prüfanlage

kontinuierlich erweitertes Prüflabor seit 1976
Hydraulikversorgung in zwei Laboren von 160 l/min und 350 l/min bei 280 bar
32 Regelkreise "Labtronic 8800"
Alle Regelkreise können für mehrkomponentige Prüfungen miteinander verknüpft betrieben werden
Nennkräfte/Nennmomente: 7 kN bis 160 kN, 2 kNm bis 16 kNm
Spannrost für statische Kräfte bis 1,2 MN
Prüfgerüst für statische Kräfte bis 500 kN
Zug-Druck-Prüfmaschinen bis 1 MN
elastisch aufgestelltes Spannfeld
4,5 x 5,0 m; Masse 55 t für mehrkomponentige Bauteilversuche
z. Zt. 10 Regelkreise Labtronic 8800
Möglichkeit der Nachbildung von Leistungsdichtespektren mit dem System "Dactron"

Link to Further Details

https://tu-dresden.de/ing/maschinenwesen/ifkm/agbf/die-arbeitsgruppe/einrichtungen

Points of Contact

Prof. Kästner / Prof. Eulitz/ Ms. B. Biedermann (Sec.)

Web:

https://tu-dresden.de/ing/maschinenwesen/ifkm/agbf

Email:

e-mail

Phone:

+49 351 463-37991

Fax:

+49 351 463-37992

Images

Preview	Description

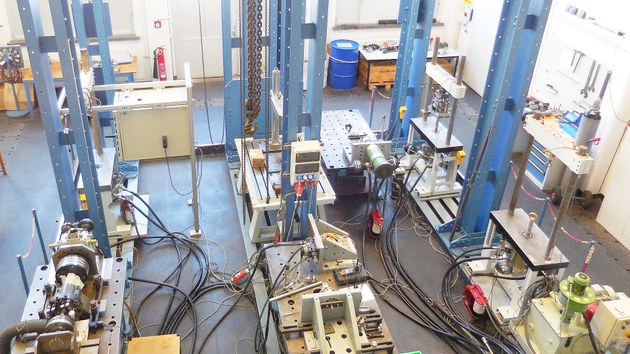

	Servohydraulische Prüfanlage (© AG Betriebsfestigkeit)
