Zirkulierender Wirbelschichtreaktor (ZWSF)

Basic Information

Name: Zirkulierender Wirbelschichtreaktor (ZWSF)
Facility: Chair for Energy Process Engineering (EVT)
Partner: Technische Universität Dresden (TUD)

Short Description

Am Zirkulierenden Wirbelschichtreaktor kann für feste Brennstoffe das gesamte thermische Verhalten vom Ausbrand- über das Schlacke- und Ascheverhalten bis hin zum Emissionsverhalten untersucht werden.

Description

Hochtemperaturreaktor nach dem Prinzip der Zirkulierenden Wirbelschicht

  • Zirkulierende Wirbelschichtverbrennung mit Luft
  • Zirkulierende Wirbelschichtverbrennung mit Sauerstoff (Oxyfuel-Betrieb) zur CO2-Abtrennung
  • Zirkulierende Wirbelschichtvergasung
  • Stationäre Wirbelschicht
  • Trocknungsreaktor mit Wirbelschicht

Technische Parameter:

Leistung 300 kW (Feuerungswärmeleistung)
Brennstoff Regelbrennstoff Trockenbraunkohle, Steinkohle, Holzhackschnitzel, Ersatzbrennstoffe
Höhe Reaktor 13 m maximal
Aufstellung im Kellerbereich beginnend (- 5,72m), über EG
Druck Betrieb nahezu atmosphärisch, Drucknullpunkt im Reaktor, gasdichte Ausführung der Anlage
Brennstoffzuführung über Transportbehälter, Bandwaage, Zellradschleuse
Luftzuführung Gebläse über Luftvorwärmer
Luftvorwärmer bis 420 °C, 1 x 40 kW, 3 x 15 kW
Zündung durch Eigenzündung Trockenbraunkohle bei 250 °C
Rauchgaseinbindung in Schornsteinbatterie (ab 8,99 m) / 1 MW-Brennkammer
Produktgaseinbindung 1 MW-Brennkammer
Rauchgasbehandlung Zyklon, Gewebefilter, Aktivkoksfilter, (Ebene 8,99 m)



Points of Contact

Prof. Dr.-Ing. Michael Beckmann/ Mrs. Ute Kaiser (Secretary)
Email:
Phone:
+49 (0)351-463-34493
Fax:
+49 (0)351-463-37753

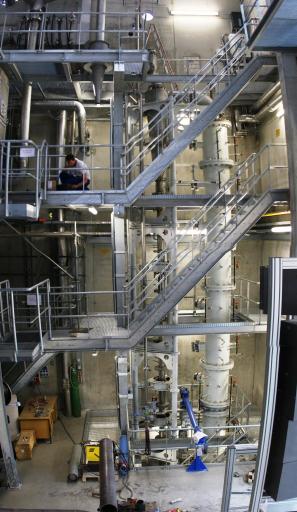

Images
