Grain orientation inspection with EBSD and KOSSEL technology

Basic Information

Name: Grain orientation inspection with EBSD and KOSSEL technology
Facility: Working Group for Physical Materials Diagnostics
Partner: Technische Universität Dresden (TUD)

Short Description

KOSSEL-/EBSD-/REM-Mikrobeugungssystem, welches die Anfertigung großformatiger KOSSEL-Aufnahmen bei gleichzeitiger rasterelektronenmikroskopischer Auswahl des Untersuchungspunktes gestattet.

Description

Zur gerätetechnischen Umsetzung wurde im Röntgenographischen Speziallabor ein multifunktionales KOSSEL-/EBSD-/REM-Mikrobeugungssystem (MFS) entwickelt und realisiert, welches die Anfertigung großformatiger (Genauigkeit der Auswertung) KOSSEL-Aufnahmen bei gleichzeitiger rasterelektronenmikroskopischer Auswahl des Untersuchungspunktes mit hoher Ortsauflösung gestattet. Die Größe der genutzten Flächendetektoren (Röntgenfilm, Image Plate) beträgt 240 x 300 mm.



Mit Hilfe der EBSD-Technik ist es möglich, in einem Rasterelektronenmikroskop (REM) schnelle automatisierte Kornorientierungsbestimmungen und somit Texturanalysen von der Oberfläche kompakter Proben durchzuführen.



Untersuchungsbeispiele aus unserem Labor:

  • Orientierungsbestimmung der Einzelkörner in MappingsBestimmung der Kristallitgrößen
  • Korngrenzenanalyse
  • Texturanalyse
  • Versetzungsdichteabschätzung in Kopplung mit der KOSSEL-Technik



Informationsgehalt einer KOSSEL-Aufnahme:

  • Präzisionsbestimmung der kristallografischen Orientierung (Δα = ± 0,01° bei Missorientierung, sonst Δα= ± 0, 1° )
  • Bestimmung von Symmetrieerniedrigungen (Tetragonale oder orthorhombische Verzerrungen)
  • Präzisions-Gitterkonstantenbestimmung Δa/a ≤ 3·10-5  (in Spezialfällen: 3·10-6)
  • Präzisionsbestimmung einzelner Netzebenenabstände (Eigenspannungsanalyse III.Art) mit |Δσ| ≤ 10 MPa
  • Versetzungsdichtebestimmung (107 bis 1010 Versetzungen pro cm2)
  • Phasenidentifizierung im Mikrobereich
  • Unterscheidung von A- und B-Seiten nicht zentrosymmetrischer Gitter („Seitenidentifizierung“ z.B. an GaP-Halbleitern, Phaseninformation der Intensität, dynamische Theorie)

Link to Further Details

https://tu-dresden.de/ing/maschinenwesen/ifww/wd/dienstleistungen/kossel-und-pseudo-kossel-technik

Points of Contact

Prof. Dr.-Ing. habil. J. Bauch / Mrs. Carina Dimter (Sec.)
Email:
Phone:
+49 351 463-33332
Fax:
+49 351 463-33207

Associated Instruments

Name Preview Actions

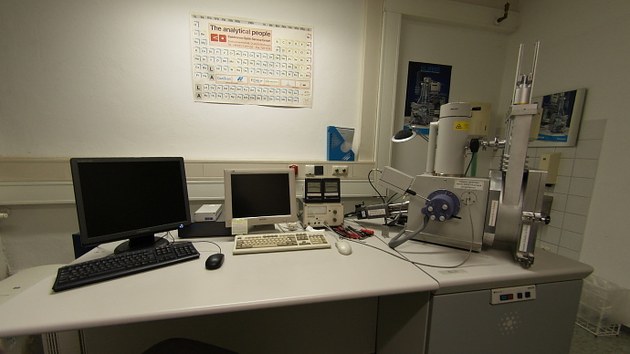

Scanning Electron Microscope (SEM) with coupled EBSD technology and KOSSEL processing
