Alle Geräte dieser Einrichtung anzeigen Laserkonfokalmikroskop Olympus LEXT 4000
Informationen
| Name: | Laserkonfokalmikroskop | |
| Hersteller: | Olympus | |
| Modell: | LEXT 4000 | |
| Partner: | Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung, Institutsteil Dresden (IFAM) |
|
| Standort: | Fraunhofer IFAM Dresden | |
Beschreibung
Punktförmiges Abrasterndes Bildes, nur Detektion der Lichtanteile, die in der Fokusebene liegen (scharf abgebildet werden);
Zusammensetzen des Bildes durch Stapelverarbeitung in Z-Richtung;
Zusätzliches Farbbild durch Weißlichtquelle
Optionen der Gerätenutzung
- Dieses Gerät wird im Rahmen einer Dienstleistung oder Forschungsleistung (Kooperation) verwendet.
Ansprechpartner
Dr.-Ing. Thomas Weißgärber (prov. director)
Web:
E-Mail:
Telefon:
+49 351 2537-300
Fax:
+49 351 2537-399
Notizen
Laser-Wellenlänge: 408 nm
Lichtquelle weiß: LED
Vergrößerungsbereich: 50 - ca. 2000x (max. 5000x)
Objektive: 5x, 10x, 20x, 50x, 100x
Optischer Zoom: 1x -8x
Kontrastverfahren: Hellfeld, Dunkelfeld, DIC (Nomarski-Kontrast)
Auflösung z-Richtung: 0,01 μm
Auflösung x-,y-Richtung: 0,12 μm
Typische Aufgaben: Rauigkeitsmessungberührungslos, 3D-Messungen, Schichtdickenmessungtransp. Schichten,
Bilder: Schwarz-weiß (Laser), Farbig (Weißlicht), Falschfarben (Höheninformation)
Bilder
| Vorschau | Beschreibung |
|---|---|
|

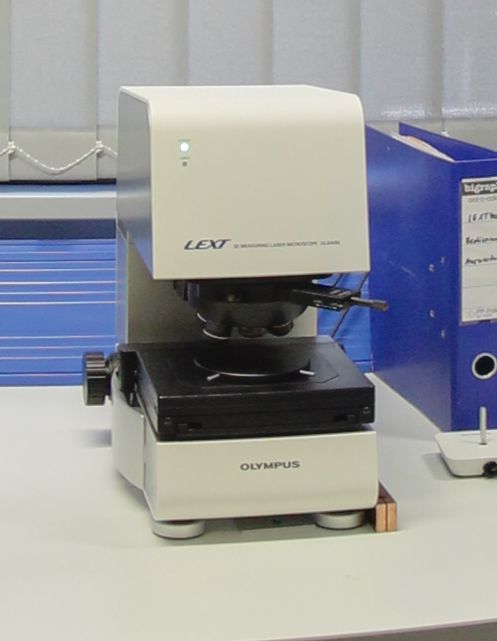

Laserkonfokalmikroskop LEXT 4100 |
Letztes Update
Zuletzt aktualisiert am: 24. Januar 2018 um 11:51:54
