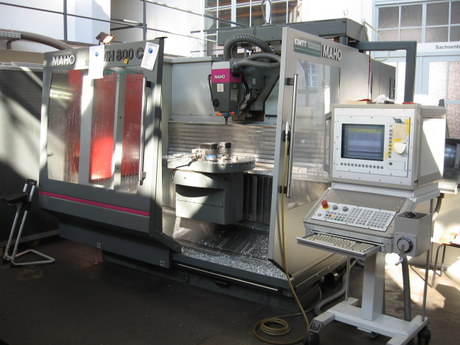

CNC-Fräsmaschine Maho MH800C

Informationen

Name: CNC-Fräsmaschine
Hersteller: Maho
Modell: MH800C
Einrichtung: Werkstatt und Versuchsfeld Zeuner-Bau (WV Zeu)
Partner: Technische Universität Dresden (TUD)
Standort: Kutzbachbau

Beschreibung

Technische Daten

  • Arbeitsbereich:
    • horizontale Längsachse (X-Achse): 800 mm
    • Vertikalachse (Y-Achse): 500 mm
    • horizontale Querachse (Z-Achse): 600 mm
  • Arbeitsspindel:
    • Werkzeugaufnahme: 40 ISO
    • Pinolenhub der vertikal Arbeitsspindel: 80 mm
    • Drehzahl: 20-6300 stufenlos U/min
  • Vorschub: Achse X/Y/Z: 1 - 5000 mm/min
  • Eilgang:
    • Achse Z: 10 m/min
    • Achse X/Y: 8 m/min
  • Magazinplätze: 30 Stk
  • Max. Werkzeuglänge (ab Spindelnase): 315 mm
  • Max. Werkzeuggewicht: 10 kg
  • Druckluftanschluss: 6-7 bar
  • NC-Rundtisch:
    • Aufspannfläsche (Länge x Breite): 900x614 mm
    • Max.Tischbelastung (Werkstück und Spannmittel): 450 kg
  • Programmiersoftware: GoLan, GIB CAD&CAM
  • Kühlmitteleinrichtung: vorhanden
  • Spritzschutzkabine: vorhanden
  • NC-Teilapparat: vorhanden

Link zu weiteren Informationen

http://tu-dresden.de/die_tu_dresden/fakultaeten/fakultaet_maschinenwesen/lvvzeu/technik/Fraesen/kub003/KUB003

Ansprechpartner

Dipl.-Wirtsch.-Ing. (FH) Lars Gladrow
E-Mail:
Telefon:
+49 351 463-33709
Fax:
+49 351 463-36623

Notizen

Maschinenbezeichnung: CNC-Fräsmaschine Maho MH800C

Maschinennummer: KUB 003

Inventarnummer:

Equipmentnummer: 490000011

Baujahr: 1991

Zugeordnete Dienstleistungen

Name Vorschau Aktionen
Fräsen

Bilder

Letztes Update

Zuletzt aktualisiert am: 13. Juli 2017 um 11:54:13
