3-Achs-Elastomer Messmaschine INOVA GmbH

Informationen

Name: 3-Achs-Elastomer Messmaschine
Hersteller: INOVA GmbH
Einrichtung: Fahrzeugtechnisches Versuchszentrum (FVZ)
Partner: Technische Universität Dresden (TUD)

Kurzbeschreibung

Die Elastomerprüf- und Messmaschine dient zur statischen und dynamischen Kennwertermittlung von Elastomerbauteilen.

Beschreibung

Funktionsbeschreibung

Die Elastomerprüf- und Messmaschine dient zur statischen und dynamischen Kennwertermittlung von Elastomerbauteilen. Mit Hilfe der Elastomerprüfmaschine kann eine geschlossene, unabhängige und wissenschaftlich fundierte Lieferkette für Lebensdauerprüfungen, Modellerstellungen und Validierungen von Elastomerlagern erfolgen. Es sind Prüfungen und Messungen unter Temperatureinfluss im Bereich von 20°C bis 130°C möglich. Die Erweiterung einer Kühlung zum Erreichen von Messtemperaturen bis -20°C ist geplant.



Untersuchungsschwerpunkte

  • Ermittlung von Statischen Kennlinien in X-, Y- und Z-Richtung
  • Ermittlung von Dynamischen Kennlinien in X-, Y- und Z-Richtung
  • Betriebslastennachfahrversuche / Lebensdauerprüfung



Eigenschaften der Elastomerprüfmaschine

  • Kraft
    • X-, Y-Achse max. 25kN

    • Z-Achse max. 50 kN

    • Rotationsachse max. 1000Nm
  • Weg
    • Statisch

      • Z-Achse: 100 mm (+/- 50 mm)
      • X,Y-Achse: 50mm (+/- 25 mm)
    • Dynamisch

      • Translatorisch: 1mm bei 80Hz; 0,1mm bei 130Hz
      • Rotatorisch: +/- 30° bzw. +/- 400 Nm bei 6Hz
  • Temperaturbereich
    • 20°C…+130°C

Link zu weiteren Informationen

https://tu-dresden.de/bu/verkehr/iad/kft/die-professur/ausstattung/3-achs-elastomer-messmaschine

Optionen der Gerätenutzung

Ansprechpartner

Hr. Dr. Büttner / Hr. Dipl.-Ing. Kocksch / Hr. A. Gerhard
E-Mail:
Telefon:
+49 351 463-32445
Fax:
+49 351 463-37066

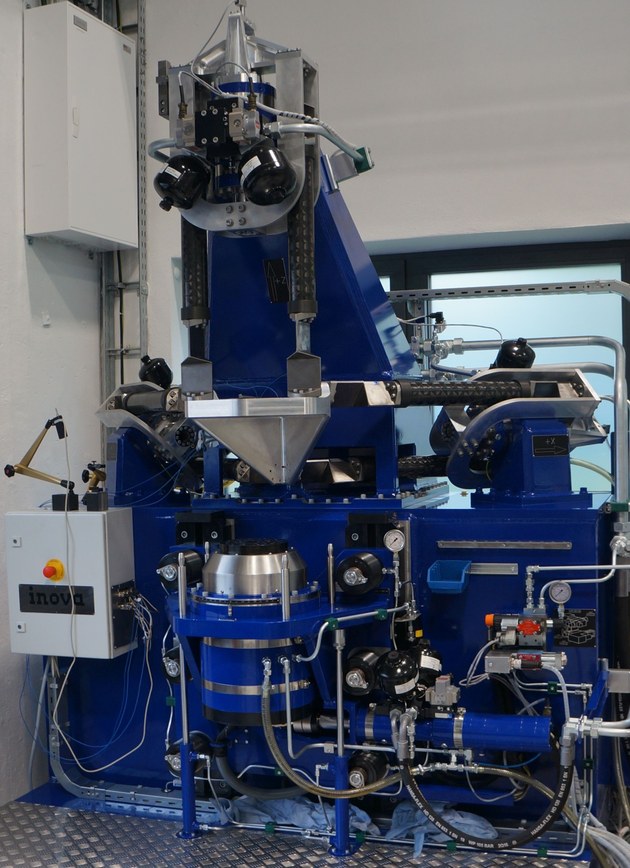

Bilder

Letztes Update

Zuletzt aktualisiert am: 21. Februar 2019 um 13:44:25
