Biaxialer Torsions-Axial-Prüfstand INOVA Torsions-Axial-Prüfsystem

Informationen

Name:	Biaxialer Torsions-Axial-Prüfstand
Hersteller:	INOVA
Modell:	Torsions-Axial-Prüfsystem
Einrichtung:	Kompetenzfeld Werkstoffcharakterisierung und -prüfung
Partner:	Fraunhofer-Institut für Werkstoff- und Strahltechnik (IWS)

INOVA Torsions - Axial - Prüfsystem

Ausstattung / Technische Daten
- Linearantrieb
  - Prüfkraft: ±40 kN
  - Prüfweg: ±50 mm
- Torsionsantrieb
  - Moment: ±8,0 kNm (statisch), ±6,4 kNm (dynamisch)
  - Winkel: ±50°
- Prüffrequenz: f ≤ 50 Hz
- Frequenz und Phasenlage frei konfigurierbar
- Probenaufnahme:
  - Keilspannzeug für zylindrische Probenschäfte (Ø 40mm / 50mm / 70mm);
  - Lochkreis (z. B. Ø 140mm / 200mm / 300mm)
- allg. Abmessungen: max. Spannlänge ca. 1250 mm
- zusätzliche Messgrößen: 3 Dehnungskanäle
- Datenerfassung: Aufzeichnungsrate max. 10 kHz
Methoden
- Werkstoff- und Bauteilprüfung unter kombinierter Torsions-Axial-Belastung
- Prüfung von Fügestellen, Bauteilen, Werkstoffen, etc.
- Verwendung von hydrostatisch gelagerten Kardangelenken zur Kompensation von Versatz im Prüfling, z.B.: durch Verzug beim Schweißen
- Entkopplung von axialer Belastung und Torsionsbelastung

Dieses Gerät wird im Rahmen einer Dienstleistung oder Forschungsleistung (Kooperation) verwendet.

Prof. Dr. Martina Zimmermann

Web:

Telefon:

+49 351 83391-3573

Name	Vorschau	Aktionen
Ermittlung von Kennlinien zur Bewertung der Schwingfestigkeit (u.a. Wöhlerkurve, Ermüdungsrisswachstum)
Bestimmung mechanischer Kennwerte von Werkstoffen und Werkstoffverbunden (statisch, zyklisch, Bruchzähigkeit, Fließkurven, usw.)
Produktbegleitende Qualitätssicherung
Versagens- und Schadensfallanalysen

Vorschau	Beschreibung

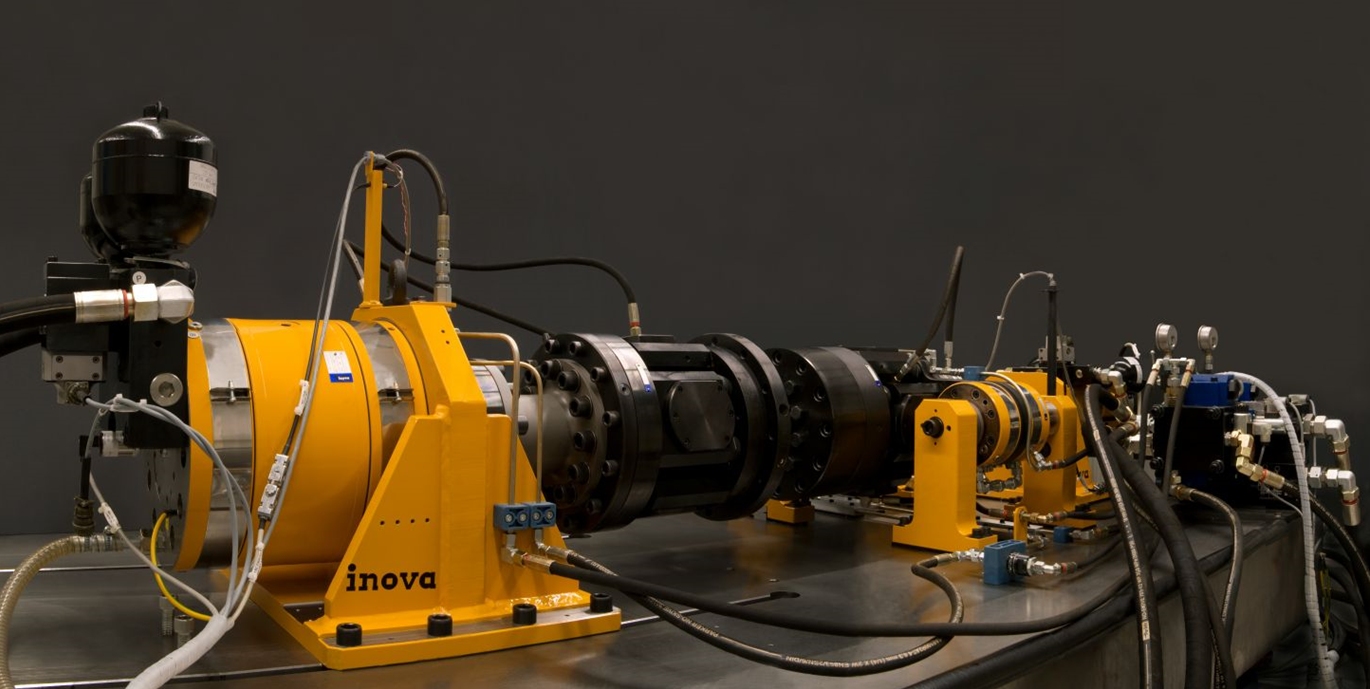

Quelle: Fraunhofer IWS	INOVA Torsions - Axial - Prüfsystem
