Digitale Bildkorrelation (DIC) Limess Q 400-3D

Informationen

Name:	Digitale Bildkorrelation (DIC)
Hersteller:	Limess
Modell:	Q 400-3D
Einrichtung:	Kompetenzfeld Werkstoffcharakterisierung und -prüfung
Partner:	Fraunhofer-Institut für Werkstoff- und Strahltechnik (IWS)

Kurzbeschreibung

Digitale Bildkorrelation – Limess Q400-3D

Beschreibung

Ausstattung / Technische Daten
- Prüffrequenz: einstellbar, 0,5 Hz-2,16 kHz
- Q400 Sensor-USB3: 2 Kameras mit je 2 MP/ Seitenverhältnis 4:3 und 2 Linsen (25mm; 1:1,4),
- 1x 80x80mm Kalibrierplatte
- Kamerastativ mit Halterung für beide Kameras und Beleuchtung
- Laptop mit Software: ISTRA 4D, SCILAB, Auswertemodule
- Versuchsführung: Einzelbildaufnahme und Ringaufnahme
- Prüfkörper: Flachproben, Rundproben, Bauteile
- Verfügbarkeit: 1 DIC-System
Methoden
- Flächenhafte Prüfung von 2D/3D Verformung, Dehnung, Verschiebung
- Verschiedene Auswertemodule: elektronische Komponenten Prüfung(thermischer Ausdehnungskoeffizient: CTE), Zugversuch (E-Modul, Querkontraktion, Kraft-/Dehnung), Schwingungsanalyse (Signal over Time, FFT-Analyse)

Optionen der Gerätenutzung

Dieses Gerät wird im Rahmen einer Dienstleistung oder Forschungsleistung (Kooperation) verwendet.

Ansprechpartner

Prof. Dr. Martina Zimmermann

Web:

http://www.iws.fraunhofer.de/en/business_fields/materials_characterization/service_offers.html

Telefon:

+49 351 83391-3573

Bilder

Vorschau	Beschreibung

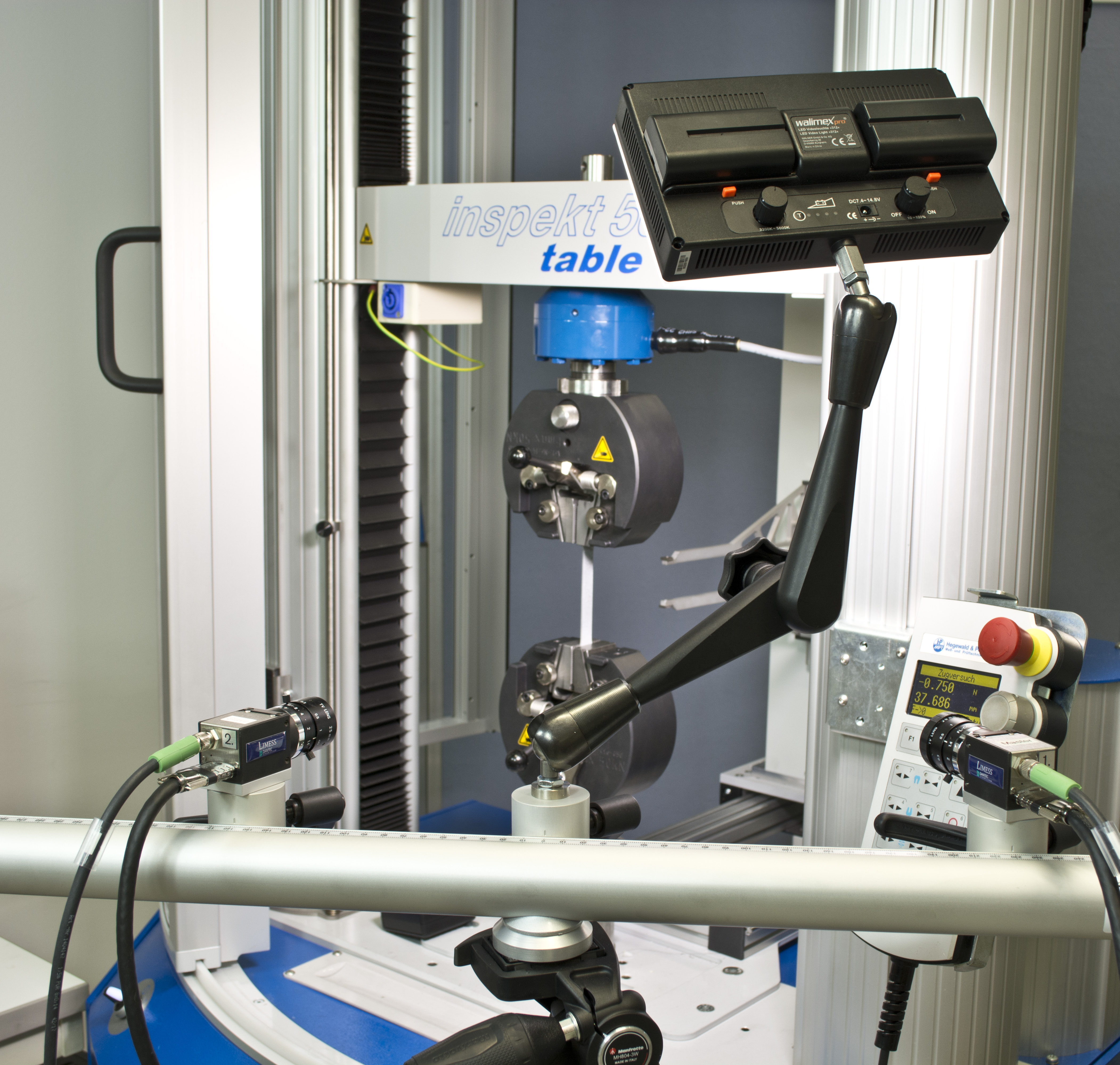

Quelle: Fraunhofer IWS	Digitale Bildkorrelation - Limess Q400-3D bei der Messung an CVK Laminat
