Transmission Electron Microscope (TEM) Carl Zeiss AG LIBRA® 200 HR MC Cs STEM

Basic Information

Name:	Transmission Electron Microscope (TEM)
Manufacturer:	Carl Zeiss AG
Model:	LIBRA® 200 HR MC Cs STEM
Facility:	Microelectronic Materials and Nanoanalysis
Partner:	Fraunhofer Institute for Ceramic Technologies and Systems (IKTS)

Description

Mit einem hochmodernen Transmissionselektronenmikroskop Zeiss LIBRA® 200 HR MC Cs STEM ausgestattet mit Monochromator und Cs-Strahlkorrektor eröffnet sich eine Vielzahl von Möglichkeiten der Werkstoffcharakterisierung:

Konventionelle TEM-Abbildung mit atomarer Auflösung
Abbildung mit fokussiertem Elektronenstrahl im Rastermodus (STEM) mit einer Auflösung < 120 pm
Energiegefilterte Abbildung (EFTEM) mit in-column Omega-Filter
Ortsaufgelöste chemische Analytik mittels energiedispersiver Röntgenspektroskopie (EDXS) und/oder Elektronenenergieverlustspektroskopie (EELS)
Elektronenbeugung zur Struktur- und Phasenanalyse von Nanomaterialien
Nanobeugung zur Dehnungsanalyse in einkristallinen Materialien
Orientierungsabbildungsmikroskopie zur Kornorientierungsbestimmung nanokristalliner Materialien
Elektronentomographie im TEM- und STEM-Modus

Measure/Resolution:

0.15 nm

Accessory/Options:

EDX, EELS, Hysitron Picoindenter

Points of Contact

Dr. Birgit Jost and Dr. André Clausner

Web:

https://www.ikts.fraunhofer.de/de/abteilungen/elektronik_mikrosystem_biomedizintechnik/mikroelektronik-materialien_nanoana...

Email:

e-mail

Phone:

+49 351 88815-547

Fax:

+49 351 88815-509

Notes

This is an instrument within the Dresden Fraunhofer Cluster Nanoanalysis (DFCNA).

Images

Preview	Description

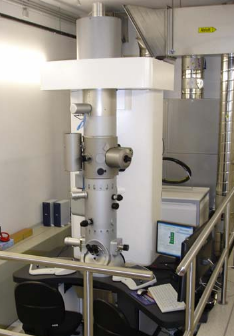

	TEM Zeiss LIBRA® 200 HR MC Cs STEM

Last Update

Last updated at: 13 July 2017 at 11:54:12
