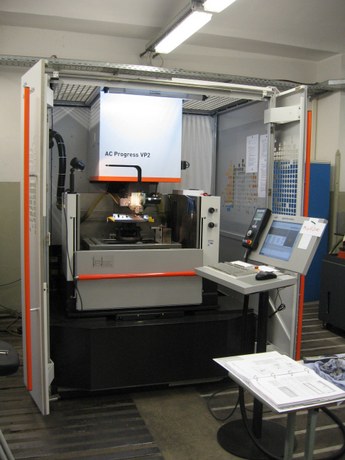

Drahterodiermaschine AgieCharmilles AC Progress VP2

Informationen

Name: Drahterodiermaschine
Hersteller: AgieCharmilles
Modell: AC Progress VP2
Einrichtung: Werkstatt und Versuchsfeld Zeuner-Bau (WV Zeu)
Partner: Technische Universität Dresden (TUD)
Standort: Zeunerbau, Raum 34

Beschreibung

Technische Daten

Verfahrweg X/Y/Z 350/250/256 mm
U, V Achsen ± 70 mm
Maximale Konizität Höhe ± 30°/100 mm
Arbeitstisch Breite/Tiefe/Höhe 750/550/250 mm
Max. Werkstückgewicht, mit ohne Bad 200/450 kg
Drahtdurchmesser 0,33 - 0,15 mm
Drahtdurchmesser (Option) 0,10 - 0,07 mm
Feinste Schlichtung (Standard) 0,2 µm
Beste Rauheit mit SF Module (Ra) <0,1 µm






















Link zu weiteren Informationen

http://tu-dresden.de/die_tu_dresden/fakultaeten/fakultaet_maschinenwesen/lvvzeu/technik/erodieren/ZEU070/ZEU0070

Ansprechpartner

Dipl.-Wirtsch.-Ing. (FH) Lars Gladrow
E-Mail:
Telefon:
+49 351 463-33709
Fax:
+49 351 463-36623

Notizen

Maschinenbezeichnung Drahterodiermaschine AgieCharmilles AC Progress VP2
Maschinennummer ZEU 070
Inventarnummer
Equipmentnummer E490000003
Baujahr 2013



Zugeordnete Dienstleistungen

Name Vorschau Aktionen
Erodieren
