Abgasrollenprüfstand Froude Cousine / Horiba

Informationen

Name: Abgasrollenprüfstand
Hersteller: Froude Cousine / Horiba
Einrichtung: Professur für Verbrennungsmotoren und Antriebssysteme (VAS)
Partner: Technische Universität Dresden (TUD)

Kurzbeschreibung

klimatisierter Einachs-Scheitelrollenprüfstand mit Fahrtwindgebläse

Beschreibung

klimatisierter Einachs-Scheitelrollenprüfstand mit Fahrtwindgebläse

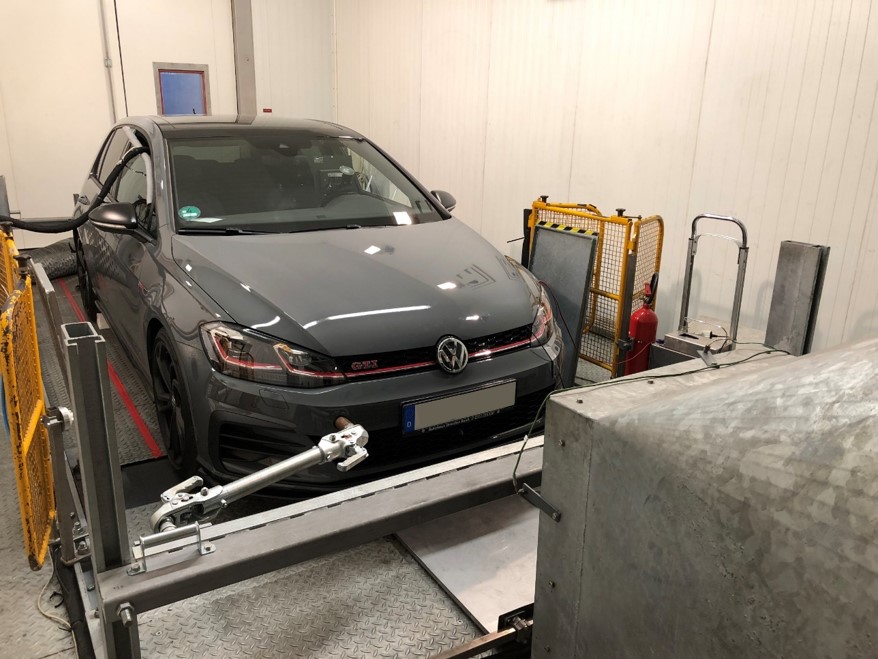

Der Rollenprüfstand der Professur für Verbrennungsmotoren und Antriebssysteme bietet eine Vielzahl von Nutzungsmöglichkeiten. Zum einen können die Fahrzeugemissionen in gesetzlich vorgegebenen Fahrzyklen unter reproduzierbaren Umgebungsbedingungen untersucht werden. Aufgrund der lehrstuhleigenen Automatisierungssoftware können zum anderen auch individuelle Zyklen oder Fahrprofile umgesetzt werden. Da der Rollenprüfstand in einer vollisolierten Klimakammer positioniert ist, können Temperatureinflüsse untersucht werden.

Kenndaten Rollenprüfstand
Rollendurchmesser / -breite 48" (1219mm) / 800mm
max. Drehmoment / Zugkraft 1830Nm /3000N (bei 0-120km/h)
max. Leistung 100kW (120-200km/h)
max. Geschwindigkeit 230km/h (Fahrtwindsimulation bis 140km/h)
Fahrzeugmasse 900-2700kg
Betriebsmodi Straßenlast, Geschwindigkeitsvorgabe, Kraft- oder Momentvorgabe, individuelle Fahrzyklen
Klimakammer vollisolierte Klimakammer mit Deckenverdampfer
Betriebsbereich Kühlleistung -20 - +55°C bei ca. 3K/min; Feuchteregulierung 30-85% rel.; 80000m³/h Umluft mit bis zu 3000m³/h Frischluft

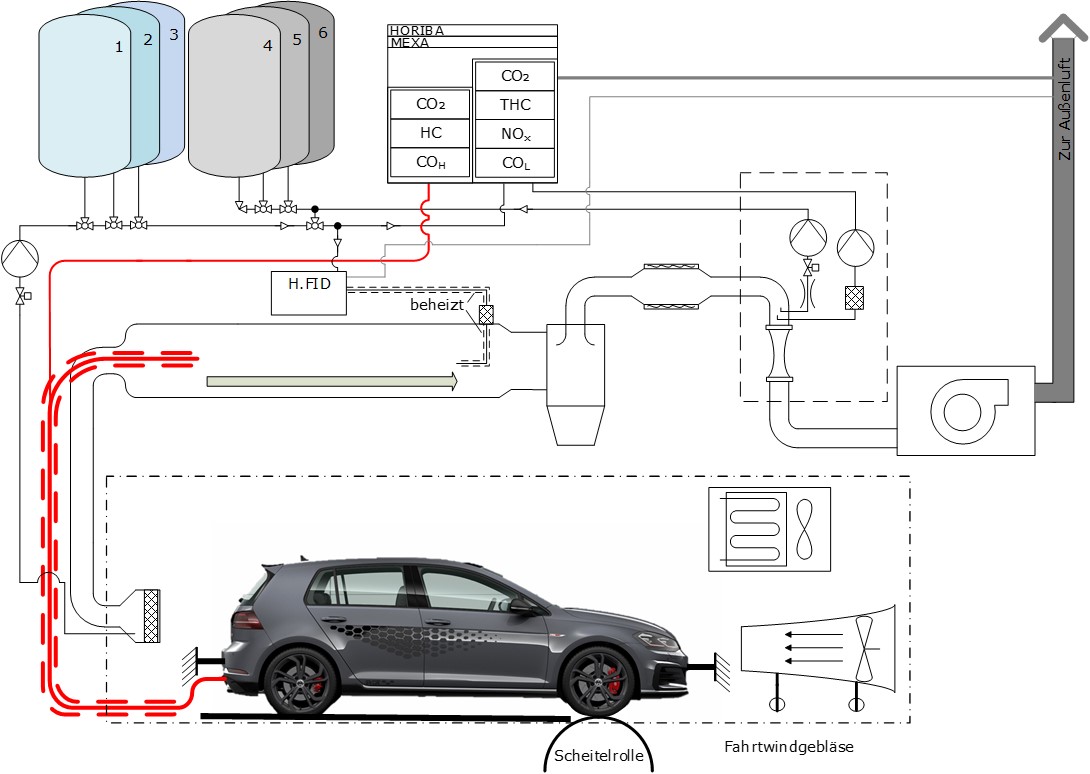

Die an den Rollenprüfstand angegliederte Abgasmessanlage nach dem Prinzip des Constant Volume Sampling (CVS) in Verbindung mit Messbeuteln sind zertifizierungsnahe Emissionsmessungen möglich. Neben der Analyse der reglementierten und nicht-reglementierten gasförmigen Abgasbestandteile können auch die festen Bestandteile hinsichtlich Anzahl und Größenverteilung untersucht werden.

Kenndaten Abgasmessanlage
Analysatoren unverdünnt CO, CO2, HC
Analysatoren verdünnt (CVS) CO, CO2, T.HC, NOX, CH4
Beutel und max. Messzeit bis zu 6 a max. 1200s Füllzeit
weitere Messtechnik EEPS (Engine ExhaustParticleSizer), PEMS (Portable Emission Measurement System), HoribaMEXA PMU 7000 Partikelmassenbestimmung, CPC (CondensationParticleCounter), FTIR (Fourier-Transform-Infrarotspektrometer)
