Modenverwirbelungskammer (MVK) / Reverberation Chamber (RC)

Informationen

Name: Modenverwirbelungskammer (MVK) / Reverberation Chamber (RC)
Einrichtung: Professur für Theoretische Elektrotechnik und Elektromagnetische Verträglichkeit
Partner: Technische Universität Dresden (TUD)

Beschreibung

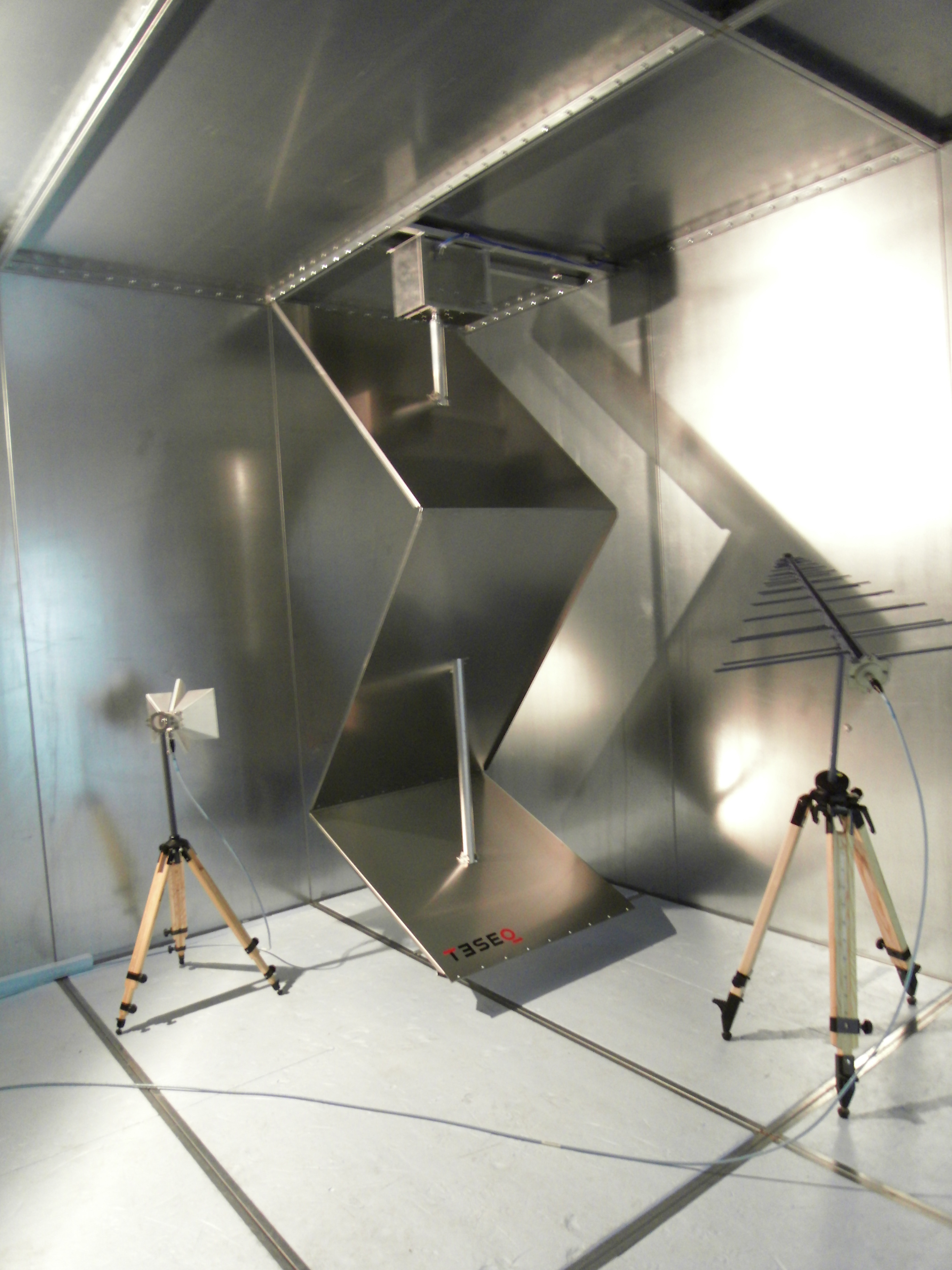

Die große Modenverwirbelungskammer des Lehrstuhls hat eine Größe von etwa 5,30 m x 3,70 m x 3,00 m und somit eine tiefste Resonanzfrequenz von etwa 50 MHz. Die Kammer ist mit einem vertikalen Modenrührer ausgestattet, der eine normgerechte Feldhomogenisierung (nach IEC 61000-4-21) ab etwa 150 MHz gewährleistet.



Für Störfestigkeitsmessungen stehen Verstärker mit folgenden Leistungen zur Verfügung:
    - 80 MHz - 2 GHz: 100 Watt
    - 2 GHz - 6 GHz: 30 Watt
    - 6 GHz - 18 GHz: 20 Watt



Es können Feldstärken von mehreren 100 V/m im gesamten Arbeitsvolumen der Kammer als CW-Feld erreicht werden. Die Kammer eignet sich somit vorzüglich als Messumgebung für z.B.

  • Schirmdämpfungsmessungen an Gehäusen
  • Störfestigkeitsmessungen bei sehr hohen Feldstärken
  • Nachweis der Linearität von Feldsonden



Im Bereich der Störemission sind Messungen im Frequenzbereich 150 MHz - 26,5 GHz möglich. Anders als auf dem Freifeld wird hierbei die vom Prüfling insgesamt abgestrahlte Leistung gemessen. Die ermöglicht auch sehr einfach die Bestimmung von Antenneneffektivitäten, Schirmdämpfungsmessungen an Kabeln oder Untersuchungen zu Dichtigkeit von HF-Steckverbindern



Normen: DIN EN 61000-4-21, IEC 61000-4-21, RTCA DO 160, MIL-STD 461, PSA B21 7110

Link zu weiteren Informationen

http://tu-dresden.de/die_tu_dresden/fakultaeten/fakultaet_elektrotechnik_und_informationstechnik/eti/te/forschung/labor

Ansprechpartner

Univ.-Prof. Dr. H.G. Krauthäuser/ Mrs. J. Nebelung (Sec.)
E-Mail:
Telefon:
+49 351 463-32918
Fax:
+49 351 463-37748
