GTEM-Zelle / GTEM Cell Typ 1750
Informationen
Name: | GTEM-Zelle / GTEM Cell | |
Modell: | Typ 1750 | |
Einrichtung: | Professur für Theoretische Elektrotechnik und Elektromagnetische Verträglichkeit | |
Partner: | Technische Universität Dresden (TUD) |
Beschreibung

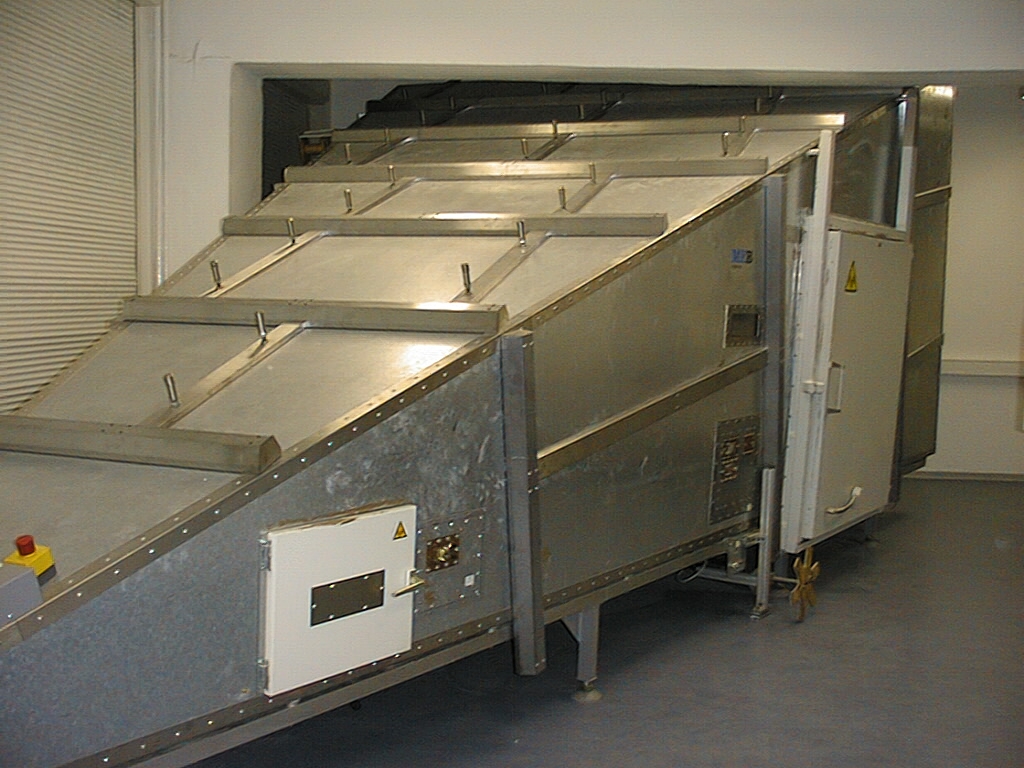

Die Gigahertz-Transversal-Elektromagnetische Zelle vom Typ 1750 ist die größte kommerziell angebotene GTEM-Zelle. Physikalisch bildet sie einen geschlossenen 50-Ohm Wellenleiter mit einer koaxialen Speisung an der Spitze und einem breitbandigem reflexionsarmem Abschuß am Ende. Der Innenleiter (Septum) hat im Arbeisvolumen einen Bodenabstand vom etwa 1,7 m, so dass ein Prüfvolumen von bis zu 1 m3 zur Verfügung steht. In der GTEM-Zelle können Störfestigkeitsmessungen im Frequenzbereich bis 18 GHz mit Feldstärken bis etwa 30 V/m durchgeführt werden (Normmessungen nach IEC 61000-4-20 bis 6 GHz). Messung der Störabstrahlungen nach IEC 61000-4-20 sind bis 18 GHz möglich.
Ein Alleistellungsmerkmal von GTEM-Zellen ist der durchgängige Frequenzbereich von DC bis 18 GHz, der sich daraus ergibt, dass das Feld nicht abgestrahlt sodern geführt wird (Wellenleiter) und hierbei aber trotzdem ein frei abgestrahltes Feld nachbildet (TEM, Feldwellenwiderstand des Freiraum). Durch diese Breitbandigkeit sind auch Messungen im Zeitbereich seht gut durchführbar.
Normen: DIN EN 61000-4-20, IEC 61000-4-20
