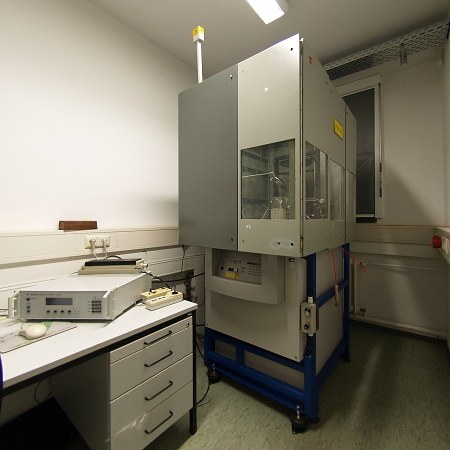

Röntgen-Drehschwenk-Apparatur (RDS)
Informationen
Name: | Röntgen-Drehschwenk-Apparatur (RDS) | |
Einrichtung: | Arbeitsgruppe für Physikalische Werkstoffdiagnostik | |
Partner: | Technische Universität Dresden (TUD) |
Kurzbeschreibung
Beschreibung
Die Röntgen-Drehschwenk-Technik (RDS-Technik) nutzt die physikalische Gesetzmäßigkeit aus, dass zwischen jedem auf eine interferenzfähige Netzebenenschar {hkl} mit dem Netzebenenabstand dhkl treffenden monochromatischen Röntgenstrahl mit der Wellenlänge λ und der Netzebenenschar selbst ein Winkel θhkl existiert, der die BRAGG‘sche Gleichung erfüllt und daher zu einer Interferenz führt. Die Erfüllung der Interferenzbedingung für eine mögliche Einfallsposition des Röntgenstrahles liefert einen reflektierten Strahl, der beim "Durchstoßen" einer oberhalb der Netzebenenschar angeordneten Detektorebene (z.B. Film) einen Reflexpunkt P1 erzeugt. Ein Durchfahren des gesamten Winkelbereiches 0°≤α≤360° ergäbe eine Aneinanderreihung von Durchstoßpunkten (Reflexpunkten Pi), die in ihrer Gesamtheit eine geschlossene Beugungslinie darstellen. Da in jedem zu untersuchenden Probenkristallvolumen mehrere beugungsfähige Netzebenenscharen und damit eine entsprechende Anzahl von Beugungskegeln mit gemeinsamer Spitze auf diesen Netzebenen auftreten, bilden sich in der Filmebene mehrere Beugungsreflexkurven ab, die eine sogenannte RDS-Aufnahme repräsentieren.
Vorteile der RDS-Technik gegenüber der KOSSEL-Technik:
- Besseres Intensitäts-/Untergrund-Verhältnis (Signalkontrast von ca. 98%, da kein Bremsstrahlungs- und Fluoreszenzuntergrund)
- Außeneinstrahlung (keine Gitterquelle), deshalb frei wählbare Wellenlänge
- Bereichsweise oder einzelne Abbildung von Reflexen möglich (“Diskontinuierliches RDS”)
- Ortsauflösung (zur Zeit) 100 µm mit Röntgenoptik
- Die Proben müssen nicht elektrisch leitend sein
- Die Messungen können an Luft durchgeführt werden
- Das System ist kann mobil ausgeführt werden
Link zu weiteren Informationen
https://tu-dresden.de/ing/maschinenwesen/ifww/wd/dienstleistungen/roentgen-drehschwenk-technik
